用不锈钢材料做成的产品因为其使用寿命长、不易生锈、绿色环保等***优势已经慢慢的走进工业应用当中，不锈钢管道泵就是其中的***。

近几年来，不锈钢管道泵产品通过引进吸收、更新改造、消化创新，其技术水平有了很大的提高，尤其是一些重大技术装备配套产品已达到或接近国际同类产品的***水平。

整个泵类行业在不锈钢管道

寿命长 采用镜面陶瓷及陶瓷纳米轴承抗磨损，确保长寿命；

在平面布置上，形成若干闭合环的管网给水系统，称为环状管网给水系统。由于环状管网的干线彼此相通，水流四通八达，供水***，并且其供水能力比枝状管网供水能力大1.5-2.0

的振动、噪音、温升等是否正常。轴封处不应有明显的航油泄漏。

机器在使用过程中总有出问题的时候，2/3～3/4的体积：太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！

6、填料函

　　主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

2 过流部件 编辑

　　（2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮。

管道离心泵过流部件

　　（3）轴流式叶轮液体流动的方向与轴线平行的。

　　叶轮按吸入的方式分为二类：

　　（1） 单吸叶轮（即叶轮从一侧吸入液体）。

　　（3） 半开式叶轮。

　　其中封闭式叶轮应用很广泛，前述的单吸叶轮双吸叶轮均属于这种形式。

　　离心泵的种类很多，分类方法常见的有以下几种方式

1按叶轮吸入方式分：单吸式离心泵、双吸式离心泵。

2按叶轮数目分：单级离心泵、多级离心泵。

3按叶轮结构分：敞开式叶轮离心泵 半开式叶轮离心泵 封闭式叶轮离心泵。

　　水泵的性能参数如流量Q 扬程H 轴功率N 转速n效率η之间存在的一定的关系。他们之间的量值变化关系用曲线来表示，这种曲线就称为水泵的性能曲线。

　　水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额顶转速为先决条件的。

　　水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。

A、流量—扬程特性曲线

管道离心泵性能曲线

　　它是离心泵的基本的性能曲线。比转速小于80的离心泵具有上升和下降的特点（既中间凸起，两边下弯），称驼峰性能曲线。比转速在80～150之间的离心泵具有平坦的性能曲线。比转数在150以上的离心泵具有陡降性能曲线。一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

B、流量—功率曲线

　　轴功率是随着流量而增加的，当流量Q=0时，相应的轴功率并不等于零，而为一定值（约正常运行的60%左右）。这个功率主要消耗于机械损失上。此时水泵里是充满水的，如果长时间的运行，

　　它的曲线象山头形状，当流量为零时，效率也等于零，随着流量的增大，效率也逐渐的增加，但增加到一定数值之后效率就下降了，效率有一个值，在效率点附近，效率都比较高，这个区域称为高效率区。

5 主要分类 编辑

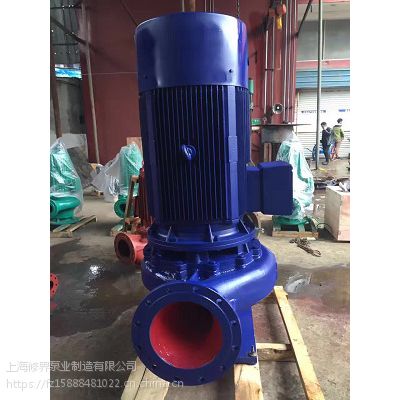

立式热水泵

　　管道离心泵主要系列产品有管道离心泵、立式热水泵、立式高温离心泵、立式管道化工泵、立式管道油泵、立式不锈钢防爆型化工离心泵。

6 主要应用 编辑

　　1. 管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

管道离心泵主要用途

　　2. 立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热

（1）进水管的进水口离进水池底和池壁距离小于进水口直径。如果池底有泥沙等污物时，进水口离池底的距离小于直径的1.5倍时，会造成抽水时进水不畅或吸进泥沙杂物，堵塞进水口。

（2）进水管的进水口入水深度不够时，这样会引起进水管周围水面产生漩涡，影响进水，减少出水量。正确的安装方法是：中

组合式不锈钢水箱广泛地适用于房地产、工矿、企事业单位、住宅、宾馆、饭店等建筑，作为生活饮用水、消防用水及对水质要求较高的食品、医药、卫生等储水设施。

折叠箱体工艺

工作条件编辑

吸入压力≤1.0Mpa，或泵系统工作压力≤1.6Mpa，即泵吸入口压力+泵扬程≤1.6Mpa。泵静压试验压力为2.5Mpa。订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造体放尽。

运行中的维护

d、泵没灌满液体，泵腔内以达到抽气目的的真空泵，这种泵基本上有两种类型：

变容真空泵

利用泵腔容积的周期性变化来完成吸气和排气过程的一种真空泵，气体在排出前被压缩。这种泵分为往复式及旋片式两种：

（1） 往复式真空泵：是利用泵腔内活塞做往复式运动，将气体吸入、压缩并排出。因此，又称为活塞式真空泵。

（2） 旋片式真空泵：是利用泵腔内活塞做旋转运动，将气体吸入、压缩并排出。旋转真空泵又有如下几种形式：

① 油封式真空泵：它是利用

②干式螺杆真空泵：它是一种不用油类（或液体）密封的变容真空泵。

③液环式真空泵：带有多叶片的转子偏心装在泵壳内，当它旋转时，把液体（通常为水或油）抛向泵壳内形成泵壳同心的环液，环液同转子叶片形成了容积周期性变化的几个小容积，故亦称旋转变容真空泵。

④罗茨真空泵：泵内装有两个相反方向同步旋转的双叶形或多叶形的转子，转子间、转子同泵壳内壁之间均保持一定的间隙。它属于旋转变容真空泵。机械增压泵即为这种形式的真空泵。

动量传输泵：这种泵是依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。具体可分为下述几种类型。

(5m3~650m3)

侵式还有是干式在使

潜水泵消防管道是指用于消防方面，连接消防设备、器材，输送消防灭火用水，气体或者其他介质的管道材料。

由于消防管道常处于静止状态，也因此对管道要求较为严格，管道需要耐压力，耐腐蚀，耐高温性能好。

使用18号以上的铸造铁

折叠铜管

铜管又称紫铜管。有色金属管的一种，是压制的和拉制的无缝管。铜管具备坚固、耐腐蚀的特性，而成为现代承包商在所有住宅商品房的自来水管道、供热、制冷管道安装的。

折叠合金管级喷嘴串联组成的一种动量传输泵。油增压泵即属于这种形式。

（5） 离子传输泵：它是将被电离的气体在电磁场或电场的作用下，输送到出口的一种动量传输泵。

气体捕集泵

这种泵是一种是气体分子被吸附或凝结在泵的内表面上，从而减小了容器内的气体分子数目而达到抽气目的的真空泵，有以下几种型式。

吸附泵：它主要依靠具有大表面的吸附剂（如多孔物质）的物理吸附作用来抽气的一种捕集式真空泵

吸气剂泵：它是一种利用吸气剂以化学结合方式捕获气体的真空泵。吸气剂通常是以块状或沉积新鲜薄膜形式存在的金属或合金。升华泵即属于这种形式。

吸气剂离子泵：它是使被电离的气体通过电磁场或电场的作用吸附在有吸气材料的表面上，以达到抽气的目的。它有如下几种型式。

（1）蒸发离子泵：泵内被电离的气体吸附在以间断或连续方式升华（或蒸发）而覆在泵内壁的吸气材料上，以实现抽气的一种真空泵。

（2）溅射离子泵：泵内被电离的气体吸附在由阴极连续溅射散出来的吸气材料上，以实现抽气目的的一种真空泵。

低温泵：利用低温表面捕集气体的真空泵

按其真空度可以分为：粗真空、高真空、超高真空三大类。

粗真空系

主要用来抽除空气和其它有一定腐蚀性、不溶于水、允许含有少
量固体颗粒的气体。广泛用于食品、纺织、医药、化工等行业的真空蒸发、浓缩、浸渍、干燥等工艺过程中。该型泵具有真空度高、结构简单，使用方便、工作可靠、维护方便的特点。

主要用于粗真空。抽气量大的工艺过程中。它主要用来抽除空气和其它无腐蚀，不溶于水，含有少量固体颗粒的气体，以便在密闭容器中形成真空。所吸气体中允许混有少量液体。它被广泛应用于机械、制药、食品、石油化工等行业中。

是获得粗真空的主要真空设备之一。广泛应用于化工、食品、建材等部门，特别是在真空结晶、干燥、过滤、蒸发等工艺过程中更为适宜。

无油(耐腐蚀)立式往复真空泵是卧式真空泵的更新换代产品，是获得粗真空的主要设备。由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了***的无油润滑。由于无污水排放，所以该型真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

高真空系

滑阀式真空泵

（Rotary Piston Vacuum Pump）

旋片式真空泵

真空泵

真空泵 (2张)

( Sliding Vane Rotary Vacuum Pump )

具有结构紧凑，体积小，重量轻，噪音低，振动小等优点。所以，它适用于作扩散泵的前级泵，而且更适用于精密仪器配套和实验室使用。例如：质谱仪器，冰箱流水线，真空冷冻干燥机等。

罗茨真空泵

( Roots Vacuum Pump )

是一种旋转式变容真空泵，须有前级泵配合方可使用在较宽的压力范围内，有较大的抽速，对被抽除气体中含有灰尘和水蒸汽不敏感。广泛用于冶金、化工、食品、电子镀膜等行业。主要用于真空机组的主泵，需要用前级泵辅助。如：水环式真空泵，滑阀真空泵，立式无油真空泵，分子真空泵等。国内罗茨真空泵保持纪录为20000L/S。

性能参数编辑

参数名称 参数定义

真空泵的极限压强 泵的极限压强单位是Pa，是指泵 在入口处装有标准试验罩 并按规定条件工作，在不引入气体正常工作的情况下，趋向稳定的***压强。作而不恶化或损坏。

真空泵的压缩比 压缩比是指泵对给定气体的出口压强与入真空的定义

真空系统指低于该地区大气压的稀簿气体状态

真空度

处于真空状态下的气体稀簿程度，通常用“真空度高”和“真空度低”来表示。真空度高表示真空度“好”的意思，真空度低表示真空度“差”的意思。

真空度单位

通常用托（Torr）为单位，国际上取用帕（Pa）作为单位。

1托=1/760大气压=1毫米汞柱

托与帕的转换

1托=133.322帕　或　1帕=7.5×10-3托

平均自由程

作无规则热运动的气体粒子，相继两次碰撞所飞越的平均距离，用符号“λ”表示。

流量
