2、设备的密封部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位；

3、在安装过程中严禁碰击、敲打，以免使机械密封摩擦付破损而密封失效；

4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装；

5、安装静环压盖时，拧紧螺丝必须受力均匀，***静环端面与轴心线的垂直要求；

6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性；

7、安装后用手盘动转轴、转轴应无轻重感觉；

8、设备在运转前必须充满介质，以防止干摩擦而使密封失效；

流量调节编辑

PBG型屏蔽式管道泵（简称屏蔽式增压泵），是本公司引进日本技术，并吸收了国际上屏蔽泵专业设计制造的***技术，经我们科技人员消化革新，新推出的屏蔽泵新品，在原有基础上改进电磁核心技术，改善了流体运动状态，提高效率10%以上，综合性能指标都上了一个台阶，产品也更加理想。 SPG屏蔽泵是一种电动机和泵体一体化结构的水泵，只有静止密封（而不是旋转的轴密封），所以能做到完全无泄露。因其电机自身低噪音，加之屏蔽泵低故障率，高可靠性能，和维护成本等优点赢得广大用户的欢迎，也增强了对中国市场高品质水泵的需求。[1]

折叠编辑本段应用范围

产品广泛应用在石油、化学工业，医药、纺织、核电、***及城市给排水，消防增压，高层建筑增压送水，园林喷灌，暖通制冷，等冷暖水循环增压。特别是对振动、噪音要求高的场所，如重点工程、泵房、中央空调等等。还可以用来输送压力和温度不产生结晶和凝固的液体，特别是对人体及环境有害的和不安全的液体和贵重液体等,如强腐蚀性，剧毒性，挥发性，放射性等介质。

出口节流

对于低、中比转数泵而言，这是一种最普遍和低廉的流量调节方法。通常这种方法也***于在低、中比转数泵上使用。部分关闭出口管路上任意形式的阀门均会增大系统压头，因此系统压头曲线将在较小的流量下与管道泵压头曲线相交。出口节流使操作点移动到较低的效率点处，并在节流阀处有功率损失。这对大型的泵装置可能很重要，而投资较高的调节方法可能在经济性上更具吸引力。节流至关死点可能引起泵内流体过热，可以用旁路来维持必要的最小流量，或用不同的调节手段。这对前面所提及的处理热水或挥发性液体的泵而言是非常重要的。

吸入口节流

如果有充足的NPSH可以利用，那么在吸入管路可以通过节流节省一些功率。因为出口节流会造成液体的过热或汽化，所以喷气发动机燃料管道泵常采用入口节流。在很小的流量下，这些泵的叶轮只是部分地充满液体，因此，输入功率和温升约为出口节流时叶轮充分运转位的1/30凝结水泵的流量通常采

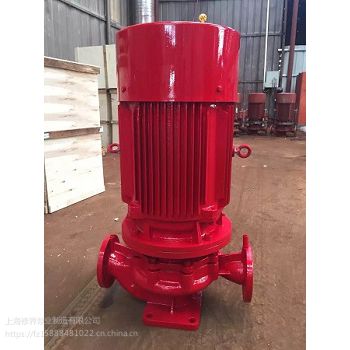

根据消防泵自身特点，结合具体情况，对于75kW以下(含75kW)的恒压消防泵采用卧式、立式结构，75kW以上只采用卧式结构。整个系列均采用加长轴的Y型直联电机，泵结构紧凑、美观大方、体积小，机械密封可靠，这大大提高了水泵机组的可靠性;泵叶轮均为开式、轴向力小，无口环，也就***了锈蚀咬死，因此整个泵系统运行平稳、噪音低、使用寿命长，使用维修方便。

泵体、泵盖采用铸铁，叶轮根据用户要求采用球墨铸铁或青铜材料制造。

水管路不能漏气否则将降低泵的扬程或抽不上水。泵腔内未进水前，请勿长时间连转，以免损坏密封件。

电机线圈内装有

泵抽不上水时，泵安装在自来水管路上，如自来水水平面位于泵的叶轮上平面(水平安装)或中心线(垂直安装)以下时，此时应关断电源，待自来水水位升***过叶轮平面或中心线时，再接通电源，以免损坏机件(自动型无需关电)。当泵用在抽吸井水时，请检查进水管路是否漏气;泵腔内蓄水不够，应灌满水，吸程是否过高，适当调整。检查进出口管径是否太小或堵塞。自动型使用一段时间后，可能会出现自动失灵现象，主要是水管中的钢锈等金属品长期沉淀而成，关断电源后卸下开关，旋开上面螺丝，取出塑片加以清洗干净，然后，按原先复位，调试正常，即可重新使用。

折叠编辑本段机械选购

衡量水泵性能的好坏，功率大小并不重要，而是机组效率。在同等扬程、同等流量的情况下，功率小 的效***，也就是说性能好。水泵有扬程流量和额定扬程流量的标注方法，市场上大多数水泵都以扬程流量来标注，有些厂家水泵的标注很离谱，如普通的90w和120w铜泵头增压泵，标准功率为80w(扬程10米)和120w(扬程13米)。

有的商家为了取得好的销售额，改成100w(扬程12-15米)和150w(扬程15-20米)，流量也高的吓人。还有自吸水泵，理论吸程是10米，由于水泵汽蚀余量(泵头制造中粗糙度引起的水汽化现象)的存在，自吸水泵的有效吸程为8-8.5米。但商家为了吸引顾客眼球把这些参数标得超乎想象。所以在购买水泵之前要向卖家多了解水泵的实际参数，如实际扬程和实际流量，以免造成麻烦。 增压泵在工作时，扬程为零时流量，到了扬程时流量为零。根据各工况点的流量和扬程的变化，就可以画出水泵的工作曲线，这就是水泵的性能特性曲线图。水泵选型需根据现场来决定，如:管路长短，管径大小，弯头多少，

4、 在运转一段时间后，检查消音器及排气管道，清除积碳，防止火花产生。

5、 在运转一段时间后，检查水泵的盘根密封是否磨损，必要时及时更换。检查水泵的润滑脂是否损耗。

基础可采用混凝土条形梁，或工字钢。 组合式不锈钢水箱顶部对角设有透气空气过滤装置，规格和数量根据进口尺寸大小由用户确定装置。 组合式不锈钢水箱 内部均使用拉筋。各管口法兰均为1.0MPa标准法兰。在布置 组合式不锈钢水箱 位置时，应参照GB17051-1997二次供水设施卫生规范。 组合式不锈钢水点是采用食品级树脂,因此水质好、清洁***、具有强度高、重量轻、耐腐蚀、外型美观、使用寿命长、保养管理方便等特点。广泛适用于工矿、企事业单位、住宅、宾馆、饭店等建筑,作为生活饮用水、中水处理、消防用水及其他用水储水设施。

折叠编辑本段结构特点

结构说明编辑

多级泵的基本构造是由进水段、出水段、中段、尾盖、叶轮，泵体，泵轴，轴承，密封环，填料函等部件构成。

1、叶轮是多级泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

2、进水段、出水段、中段也称泵壳，它是多级泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。

3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！

不锈钢多级泵

不锈钢多级泵 (2张)

5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。

6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行600个小时左右就要对填料进行更换。

7、可以改变进、出口。方向的多级泵

特点编辑

单级泵是指只有一个叶轮的泵，扬程只有125米；2、多级泵是指有两个或两个以上叶轮的泵。

参数编辑

D and DG series multi stage centrifugal pumps

流量：6.3~450立方米每小时

扬程75~685米

HEAD: 75~685米

Capacity:6.3~450立方米每小时

D型多级泵结构图

D型多级泵结构图

电机功率：5.5~1050kw

Motor power：5.5~1050kw

产品标准：JB/T1051-93

Product standard：JB/T1051-93

维护保养编辑

⑴、检查多级泵管路及结合处有无松动现象。用手转动多级泵，试看多级泵是否灵活。

⑵、向轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充。

⑶、拧下多级泵泵体的引水螺塞，灌注引水（或引浆）。

⑷、关好出水管路的闸阀和出口压力表及进口真空表。

⑸、点动电机，试看电机转向是否正确。

⑹、多级泵长期停用，需将泵全部拆开，擦干水分，将转动部位及结合处涂以油脂装好。

⑺、尽量控制多级泵的流量和扬程在标牌上注明的范围内，以***多级泵在效率点运转，才能获得的节能效果。

⑻、多级泵在运行过程中，轴承温度不能超过环境温度35C，温度不得超过80C 。

⑼、如发现多级泵有异常声音应立即停车检查原因。

⑽、多级泵要停止使用时，先关闭闸阀、压力表，然后停止电机。

⑾、多级泵在工作***个月内，经100小时更换润滑油，以后每个500小时，换油一次。

⑿、多级泵经常调整填料压盖，***填料室内的滴漏情况正常（以成滴漏出为宜）。

⒀ 、定期检查多级泵轴套的磨损情况，磨损较大后应及时更换。

⒁ 、多级泵在寒冬季节使用时，停车后，需将泵体下部放水螺塞拧开将介质放净。防止冻裂。

⒂ 、开动电机，当多级泵正常运转后，打开出口压力表和进口真空泵视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况。

分类编辑

多级泵系列很多，按照外观不同分为：立式多级泵和卧式多级泵。

按照制材不同分为：不锈钢多级泵、lg多级泵、da多级泵。

多级与单级的区别

1、多级泵是指有两只或两只以上叶轮的泵，扬程可以超过125米。

2、单级泵是指只有一只叶轮的泵，扬程只有125米。

lg多级泵、lg型多级泵、lg立式多级泵、da多级泵、md多级泵、多级泵系列

工作原理编辑

多级泵是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得高真空。

多级泵可用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，多级泵得到广泛的应用。可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

常见故障编辑

故障一

水泵不吸水压力表和真空表指针剧烈跳动

原因：

1.灌注引水不够 2.管路与仪表联接处漏气 3.吸程过高

解决方法：

1.检查底阀是否漏水.再雇足引水 2.拧紧漏气处 3.降低吸水高度

故障二

水泵不吸水真空表表示高度真空

原因：1.底阀没有打开或己堵塞 2.吸水管路阻力太大 3.过滤器堵塞

解决办法：1.检査底阀 2.更换吸水 3.清理过滤器

故障三

压力表有压力但仍不出水

原因：1.出水管阻力太大 2.旋转方向不对 3.出口管阀门未开 4.叶轮堵塞

解决方法：1.检査或缗短水管 2.检査电机.两相互调 3.打开出口阀 4.清除叶轮内的污物

故障四

达不到设计流量

原因：1.有空气吸入 2.由于水位降低.淹没深度不够 3.叶轮内有异物堵塞 4.转子部分严重磨损

解决方法：1.检査漏气部位并排除 2.延长吸水管.加深淹深度 3.拆卸并滴除异物 4.更换密封环

故障五

高位玻璃钢消防水箱结构独特：用特殊密封条，全螺栓连接结构，组装方便，不会出现漏水及密封不严现象，加上内侧特殊拉杆结构，使力学性能更合理。玻璃钢高位消防水箱箱施

3.二类高层住宅不应小于12T.

4.建筑高度大于21米的多层住宅，不应小于6T.

开式液压系统，使系统简单，元件

，而成为现代承包商在所有住宅商品房的自来水管道、供热、制冷管道安装的。

统与自动喷水灭火

(1)沟槽式连接件(管接头)和钢管沟槽深度应符合《沟槽式管接头》(CJJ/T156-2001)的规定。公称直径DN≤250mm的沟槽式管接头的工作压力为2.5MPa，公称直径DN≥300mm的沟槽式管接头的工作压力为1.6MPa。

(2)有振动的场所和埋地管道应采用柔性接头，其它场所宜采用钢性接头，当采用钢性接头时，每隔4~5个钢性接头应设置一个柔性接头。

3、 螺纹连接

(1)系统中管径

(2)钢管壁厚小于δ

(3)当管道采用55°锥管螺纹(Rc或R
